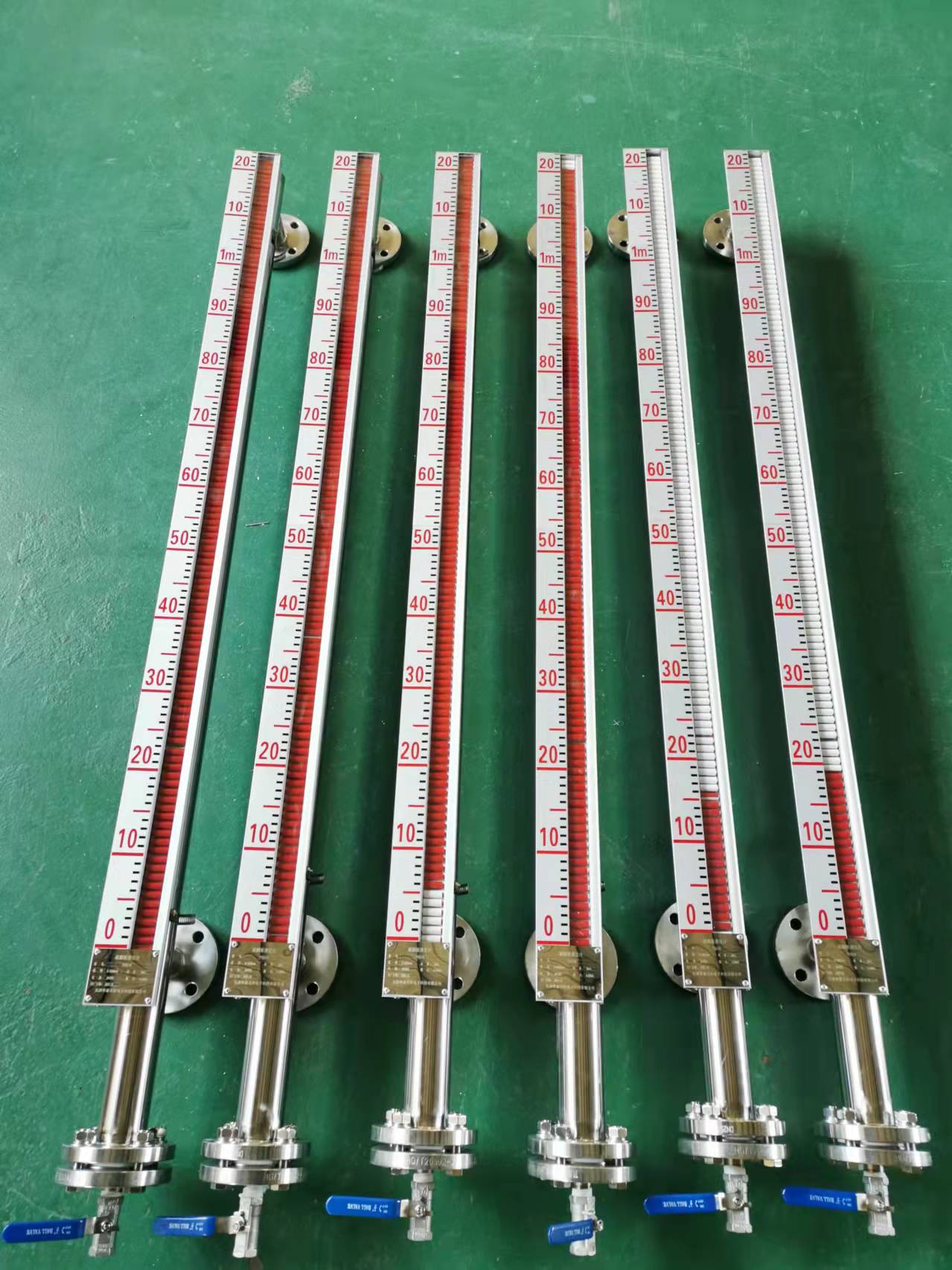

遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。
磁翻板液位計的盲區 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。尤其需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 磁翻板液位計安裝注意事項 磁翻板液位計按照安裝形式劃分，常見的有側裝磁翻板液位計和頂裝磁翻板液位計兩種。底裝磁翻板液位計安裝于罐體的底部，但較為少見。側裝磁翻板液位計主要應用于大型罐體中，如儲油罐、消防水罐、成品罐、原料罐等，其測量范圍可隨意選擇；頂裝磁翻板液位計一般應用于球形罐、臥式罐、地下罐等，但由于頂裝磁翻板液位計缺少支撐，因此建議其長度高不要超過5米，否則建議在儀表兩側增加固定拉索。 磁翻板液位計種類 磁翻板液位計被廣泛應用于測量石油、化學試劑、有機溶劑等液體，由于其具有許多技術，自面世以來備受合作伙伴歡迎，在業內亦引起不小反響。目前磁翻板液位計主要有以下型號可供選擇：標準型磁翻板液位計，316L不銹鋼材質，經濟實用； 經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；塑料型磁翻板液位計：重量更輕，適應于低壓強防腐性液體的測量。 保溫型磁翻板液位計 磁翻板液位計的盲區大小是根據量程大小決定的，量程小，則盲區小，量程大，則盲區大，一般都在30cm-50cm之間。只要安裝時考慮到盲區的影響，給予糾正就行。但是有很多領域，因為空間安裝條件的限制，這時好選用盲區較小的磁翻板液位計。 磁翻板液位計測量介質 磁翻板液位計的盲區大小是根據量程大小決定的，量程小，則盲區小，量程大，則盲區大，一般都在30cm-50cm之間。只要安裝時考慮到盲區的影響，給予糾正就行。但是有很多領域，因為空間安裝條件的限制，這時好選用盲區較小的磁翻板液位計。 磁翻板液位計量程 運輸過程中為避免浮子損壞將其從本體中拆出，安裝時，先將磁翻板液位計安裝好，再通過底部法蘭處將其放入(注意浮子重頭應朝上)。使用磁翻板液位計進行液體位置檢測時通常采用頂裝或者旁通管側裝的方式。將本體外裝磁翻柱指示器、液位開關和液位變送器，當液面位置發生變化時，磁翻柱指示器顏色發生翻轉，液位開關致使相應液位點發生動作，液位傳感器感應并輸出變化的電阻，經變送器轉換為電流信號進行輸出。 磁翻板液位計顯示面板材質 磁翻板液位計被廣泛應用于測量石油、化學試劑、有機溶劑等液體，由于其具有許多獨創性的技術，自面世以來備受合作伙伴歡迎，在業內亦引起不小反響。目前磁翻板液位計主要有以下型號可供選擇：標準型磁翻板液位計，316L不銹鋼材質，經濟實用； 經濟型磁翻板液位計：304無縫不銹鋼管，適用于大多數腐蝕性液體的測量，內襯型磁翻板液位計：浮筒采用304內襯PTFE，抗強酸堿腐蝕；塑料型磁翻板液位計：重量更輕，適應于低壓強防腐性液體的測量。 磁翻板液位計在電廠的應用中會出現哪些故障？ 在較為寒冷的工況下，保溫型磁翻板液位計是一個很好的選擇，其中包括真空夾套型、蒸汽夾套型、電伴熱式保溫型等等，適用于測量液體的粘度較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。
|
