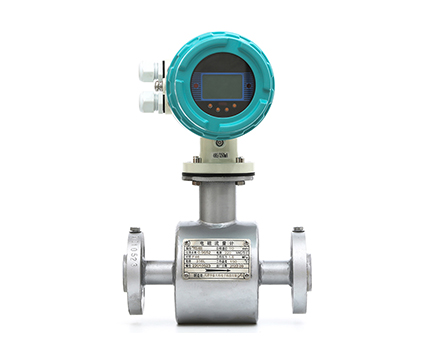

電磁流量計是基于電磁感應原理的一種用于測量介質流量的傳感器，當磁場通過液體時，會產生感應電動勢，該電動勢的大小和方向取決于液體的流速和磁場的強度和方向。電磁流量計通過測量感應電動勢的大小和方向來測量液體的流量。電磁流量計主要由傳感器、轉換器和顯示器等組成。傳感器安裝在管道中，通過磁場和電場的相互作用來產生感應電動勢。轉換器將傳感器產生的感應電動勢轉換為數字信號，并將其傳輸到顯示器進行顯示。 電磁流量計基于電磁感應原理，當磁場穿過液體時，會產生感應電動勢。該電動勢的大小和方向取決于磁場的強度和方向，以及液體的流速。電磁流量計通過測量感應電動勢的大小和方向來測量液體的流量。具體來說，電磁流量計的傳感器內部通常包含一個磁場線圈和一個電場線圈。當液體通過傳感器時，它會導致磁場線圈中的磁通量發生變化，從而在磁場線圈中產生感應電動勢。感應電動勢的大小和方向取決于液體的流速和磁場的強度和方向。電場線圈用于測量感應電動勢的大小和方向，并將其轉換為數字信號。數字信號被傳輸到轉換器，轉換器將信號進行處理并轉換為數字信號，以便在顯示器上顯示液體的流量值。顯示器通常采用數字顯示或圖形顯示，以顯示液體的流量值。 安裝方向，電磁流量計傳感器可以水平和垂直安裝，但是應避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。 確保滿管安裝，確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上。 安裝位置，傳感器不能安裝在管道的位置高點，這個位置容易積聚氣泡。 彎管、閥門和泵的安裝，為保證測量的穩定性，應在傳感器的前后設置直管段，如做不到則應采用穩流器或減小測量點的截面。 進口直管段和出口直管段，比較理想的安裝地點應選擇測量點前后有足夠的直管段。進口直管段應≥5D，出口直管段≥3D(D為傳感器公稱口徑)。插入式進口直管段應≥20D，出口直管段≥7D(D為傳感器公稱口徑)。 管道出口為放空時的安裝，當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。 傳感器不能安裝在泵的進水口，為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。 串聯安裝和平行安裝，如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。 測量準確 電磁流量計采用新的傳感器和信號技術處理電路，可以實現準確的流量測量。 性能穩定 電磁流量計的設計和制造工藝，可以保證設備長時間穩定使用并延長使用周期。 檢測范圍廣 電磁流量計可以測量的流速和流量范圍比較大，工況適應性強。 可測量高粘度液體 電磁流量計適用于測量高粘度液體介質的流量，由于其傳感器內部的結構設計，可以克服高粘度液體引起的測量誤差。 易于維護和調試 電磁流量計的傳感器和轉換器可以分別更換，便于維護和調試，同時也減少了維護成本。 測量介質 電磁流量計適用于測量導電液體的流量，如自來水、污水、潤滑油、燃油等。非導電液體如氣體、蒸汽則不適合使用電磁流量計。 測量范圍 電磁流量計的測量范圍應該覆蓋所需測量的流量范圍，以確保測量準度。一般來說，測量范圍越廣，價格越高。 準度要求 電磁流量計的準度取決于傳感器和轉換器的準度，一般來說，準度越高，其價格越高。 量程比 量程比是指流量上限和流量下限的比值。較大的量程比可以提高測量穩定性和準度。 管道條件 電磁流量計的管道條件包括管道直徑、管道坡度、管道連接方式等。不同的管道條件會影響電磁流量計的使用效果，需要根據實際需求進行選擇。 電磁流量計的校準方法主要可分為裝置校準和現場校準兩大類： 裝置校準：裝置校準通常在電磁流量計出廠前進行，其目的是檢查設備中的電路和傳感器在多種工況下的精度和準確性。 現場校準：現場校準也稱為實地校準，是在已安裝電磁流量計設備后進行的，通常選擇現場校準的原因是存在由于設備運輸或安裝等過程中出現的改變校準的情況，現場校準能夠獲得實際環境下電磁流量計的準確精度，且不會耗費過多時間和資源。 |
